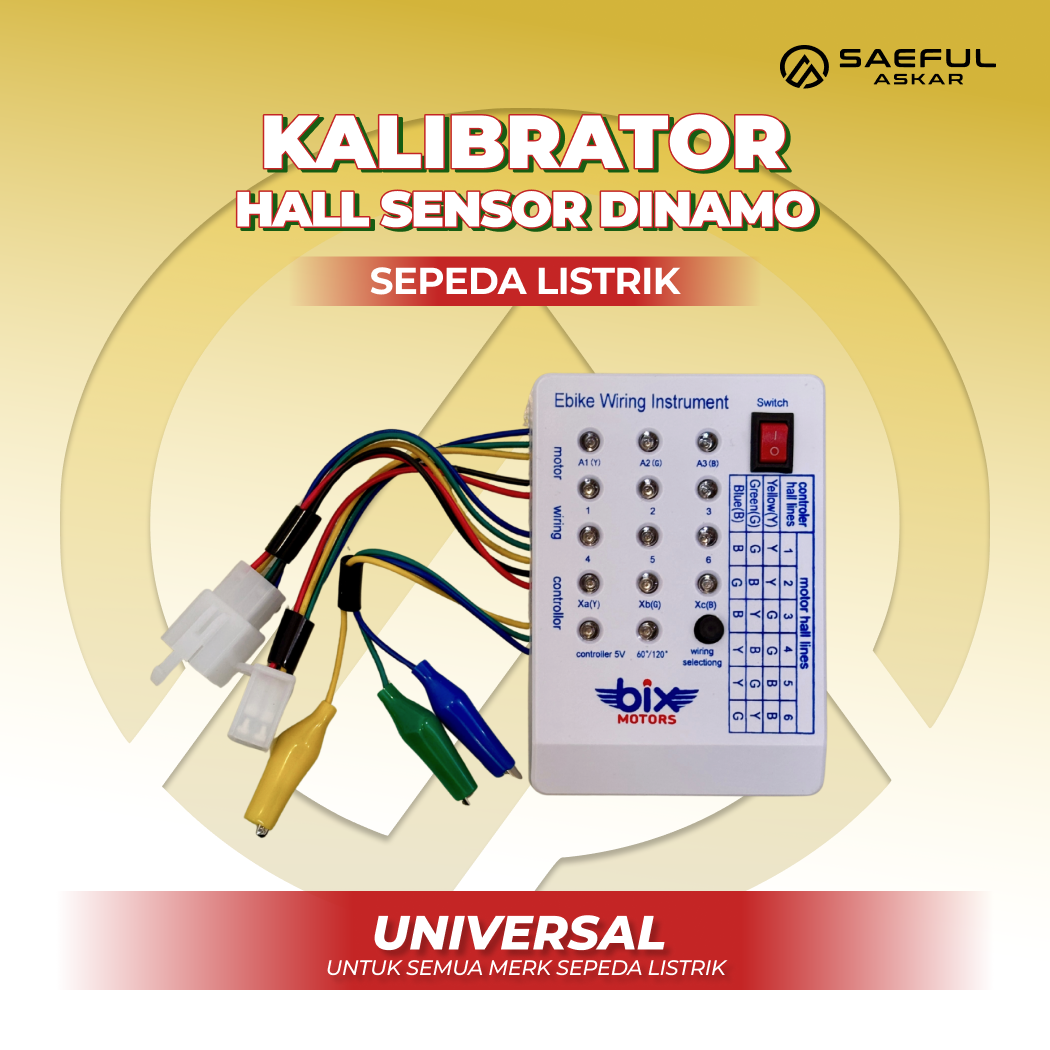

Alat Kalibrator Hall Sensor Dinamo Otomatis

MANUAL BOOK KALIBRATOR SENSOR FASA MOTOR BLDC

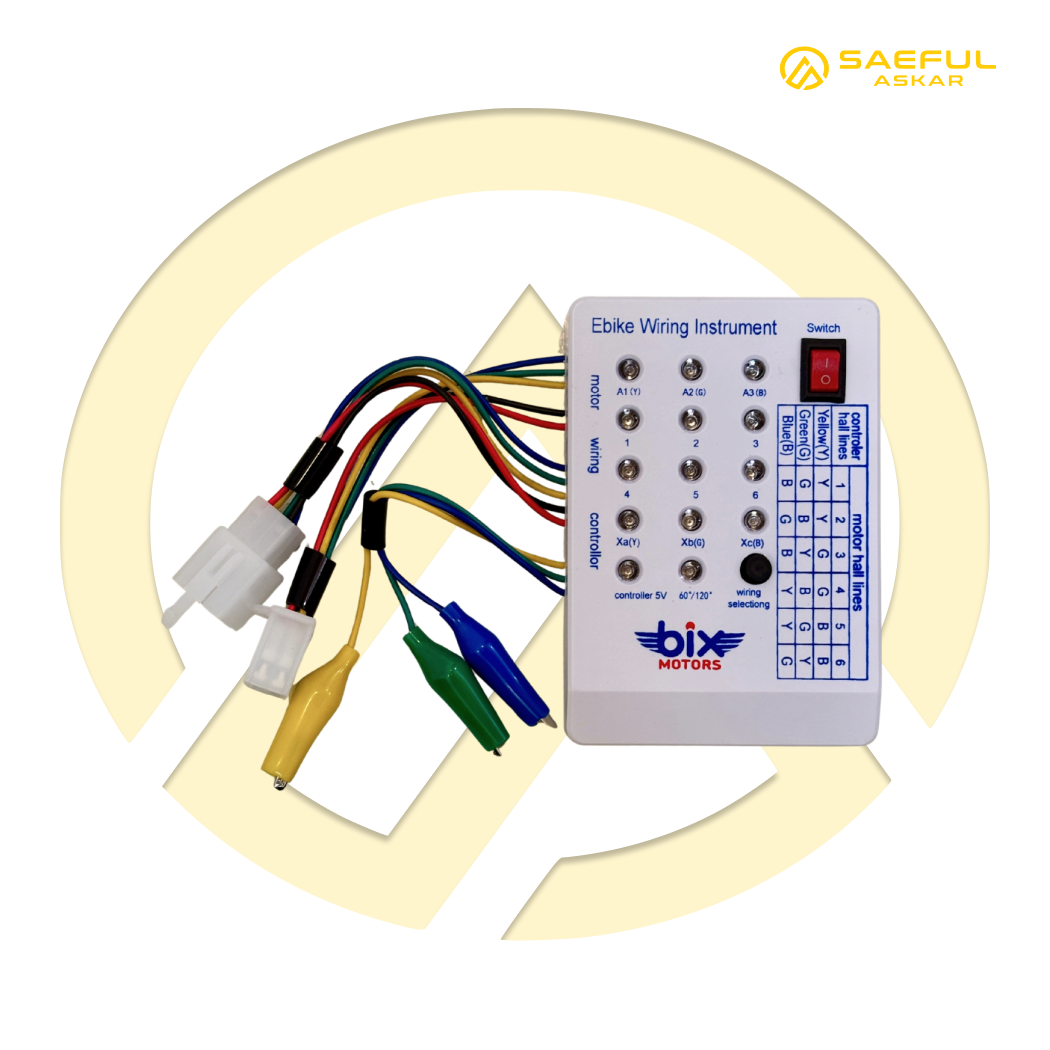

Pengenalan bagian :

•⁠  ⁠5 Kabel yang dihubungkan ke controller (Konektor A)

•⁠  ⁠5 Kabel yang dihubungkan ke Motor BLDC (Konektor B)

•⁠  ⁠3 Kabel socket buaya yang dihubungkan ke controller (Konektor C)

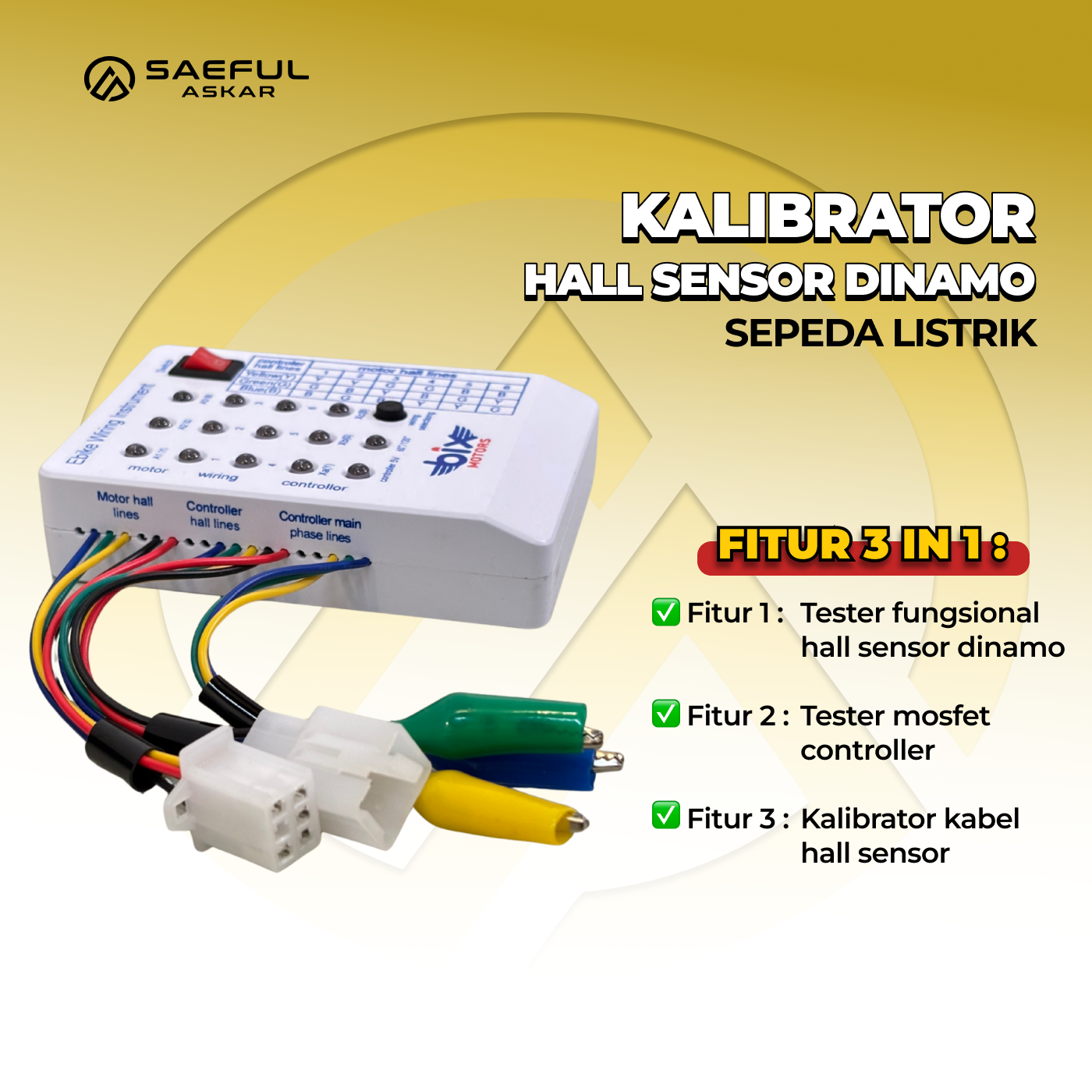

Fitur :

•⁠  ⁠Pengetesan Hall sensor (Fitur 1)

•⁠  ⁠Pengetesan sinyal fasa controller (Fitur 2)

•⁠  ⁠Pengetesan konfigurasi fasa dan Hall sensor (Fitur 3)

Arah putar Motor BLDC saat proses konfigurasi :

•⁠  ⁠Arah Putar Maju (Kondisi D)

•⁠  ⁠Arah Putar Mundur (Kondisi R)

Kecepatan dan Torsi Motor BLDC saat proses konfigurasi :

•⁠  ⁠Kecepatan Normal, Torsi Normal (Kondisi G)

•⁠  ⁠Kecepatan Sangat Tinggi, Torsi Sangat Lemah (Kondisi NG1)

•⁠  ⁠Kecepatan Rendah, Torsi Tinggi (Kondisi NG2)

•⁠  ⁠Motor Tidak Dapat Berputar (Kondisi NG3)

Tata Cara Fitur 1 :

•⁠  ⁠Pastikan Controller terhubung ke sumber daya dan ACC (kabel Kunci Kontak) sudah terpasang

•⁠  ⁠Hubungkan Konektor A ke Controller

•⁠  ⁠Hubungkan Konektor B ke Motor BLDC

•⁠  ⁠Ubah posisi Switch ke On (I)

•⁠  ⁠Putar Motor BLDC dan amati masing-masing lampu .....

•⁠  ⁠Jika menyala bergantian maka hall sensor normal

•⁠  ⁠Jika mati Sebagian atau seluruhnya maka ada kerusakan pada hall sensor

Tata Cara Fitur 2 :

•⁠  ⁠Pastikan Controller terhubung ke sumber daya dan ACC (kabel Kunci Kontak) sudah terpasang

•⁠  ⁠Hubungkan Grip gas ke Controller

•⁠  ⁠Hubungkan Konektor A ke Controller

•⁠  ⁠Pastikan koneksi Konektor B ke Motor BLDC tidak terhubung

•⁠  ⁠Hubungkan Konektor C ke Kabel Fasa Controller

•⁠  ⁠Putar Grip gas

•⁠  ⁠Amati masing-masing lampu ....

•⁠  ⁠Jika menyala bergantian maka hall sensor normal

•⁠  ⁠Jika mati Sebagian atau seluruhnya maka ada kerusakan pada Mosfet Controller

Tata Cara Fitur 3 :

•⁠  ⁠Pastikan Controller terhubung ke sumber daya dan ACC (kabel Kunci Kontak) sudah terpasang

•⁠  ⁠Hubungkan Grip gas ke Controller

•⁠  ⁠Hubungkan Konektor A ke Controller

•⁠  ⁠Hubungkan Konektor B ke Kabel Fasa Motor BLDC

•⁠  ⁠Pastikan koneksi Konektor C ke Controller tidak terhubung

•⁠  ⁠Ubah konfigurasi awal dengan menekan tombol hitam sampai dengan urutan warna pada kabel Hall sensor Motor BLDC dan Nomor Tabel Konfigurasi sesuai

•⁠  ⁠Putar Grip gas

•⁠  ⁠Amati arah putar motor BLDC dan suara yang dihasilkan

•⁠  ⁠Tekan tombol hitam pada KALIBRATOR SENSOR FASA MOTOR BLDC untuk mendapatkan kondisi G Terlebih dahulu

•⁠  ⁠Jika sudah mendapatkan kondisi G namun arah putar tidak sesuai maka, Hubungkan kabel fasa biru controller dengan kabel fasa hijau motor BLDC lalu Hubungkan kabel fasa Hijau controller dengan kabel fasa Biru motor BLDC

•⁠  ⁠matikan controller, lalu  nyalakan kembali

•⁠  ⁠Sesuaikan kembali konfigurasi awal antara kabel hall sensor motor BLDC dengan Nomor Tabel Konfigurasi

•⁠  ⁠Putar Grip gas

•⁠  ⁠Amati arah putar motor BLDC dan suara yang dihasilkan

•⁠  ⁠Tekan tombol hitam pada KALIBRATOR SENSOR FASA MOTOR BLDC untuk mendapatkan kondisi G dan Kondisi D

•⁠  ⁠Jika sudah mendapatkan Kondisi G-D maka catat nomor konfigurasi dan ubah urutan warna kabel hall sensor Motor BLDC agar sesuai dengan Nomor Tabel Konfigurasi

•⁠  ⁠Cabut seluruh kabel yang terhubung ke KALIBRATOR SENSOR FASA MOTOR BLDC

•⁠  ⁠Motor BLDC dan Controller anda berhasil dikalibrasi
